D型單殼渣漿泵為單級、單吸、單泵殼離心式渣漿泵，泵體采用單泵殼耐磨金屬結構。本產品高效、節能、使用壽命長、重量輕，結構合理，運行可靠，維修方便，適用于電力、冶金、煤炭、建材等行業，處理介質為含有固體顆粒的磨蝕性或腐蝕性漿體，固液混合濃度灰漿為45%，礦漿為60%，介質溫度≤60℃，該型泵可以多級串聯使用。該系列渣漿泵已通過部級新產品鑒定和省級節能認證。
應用領域
電力
冶金
煤炭
建材
其它工業領域
結構特點
泵頭結構：
泵體采用單層泵殼機構
出水口位置可按120o 的間隔，旋轉3個不同安裝使用
托架結構：
水平中開式
懸臂式
軸封形式：
副葉輪動力密封+填料密封
填料密封
機械密封
出口直徑分為：
600mm、350mm、300mm、200mm、
150mm、100mm、80mm、 65mm、
50mm、 40mm、 25mm
材料特點：
金屬材料
以抗磨損為主的金屬材料
以抗磨蝕為主的金屬材料
及抗磨損又抗磨蝕的金屬材料
使用特點：
高效、節能
使用壽命長
重量輕
結構合理
運行可靠
維修方便
傳動方式：
直連傳動(DC)
液力耦合器傳動(HC)
皮帶傳動(CR、CL、ZV、CV)

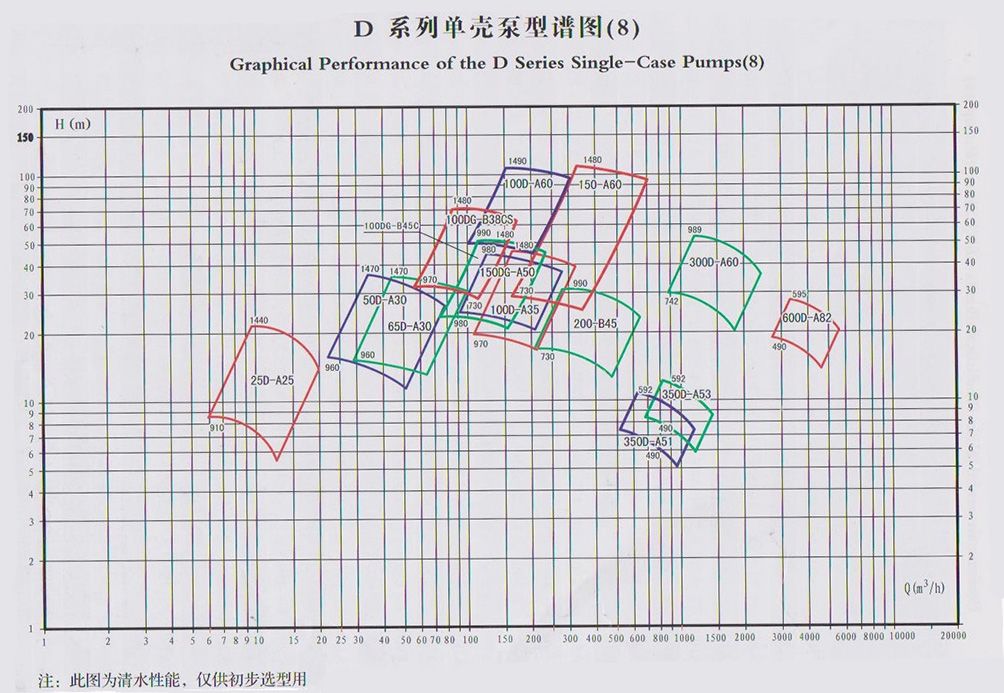

D 系列單殼渣漿泵主要技術參數
Performance Parameter Data of D Single-case Slurry Pump
|
型號 Type |
允許配帶 最大功率 Allowable Max. Power of ass. Motor(Kw) |
清水性能 Clear Water Performance |
間隔通過 最大粒徑 Handled Particle Dia. Max. (mm) |
泵重 Pump Weight (Kg) |
||||
|
流量 Q Capacity (m3/h) |
揚程 H Head (m) |
轉速n Speed (r/min) |
最高 效率 Max.eff. (%) |
氣蝕 余量 (NPSH)r (m) |
||||
|
600D-A82 |
`500 |
1664-5600 |
5.2-27.8 |
300-595 |
88.3 |
2.2 |
152 |
4900 |
|
350D-A53 |
132 |
680-1416 |
5.9-12.2 |
592-490 |
77.8 |
6.5 |
116 |
1867 |
|
350D-A51 |
132 |
518-1157 |
5.1-10.8 |
592-490 |
72.0 |
6.5 |
88 |
1800 |
|
300D-A60 |
400 |
580-2403 |
8.9-53.1 |
490-989 |
81.1 |
4.3 |
96 |
2790 |
|
200D-B45 |
90 |
138-638 |
5.7-30.4 |
490-980 |
80.8 |
2.0 |
51 |
1750 |
|
150D-A60 |
450 |
156-704 |
28.9-150.0 |
700-1480 |
70.7 |
2.1 |
39 |
1657 |
|
150D-B55 |
132 |
139-630 |
11.3-53.7 |
490-990 |
78.1 |
2.3 |
56 |
1540 |
|
150DG-A50 |
55 |
62-279 |
9.3-44.6 |
490-980 |
65.7 |
2.1 |
30 |
1470 |
|
150D-A40 |
132 |
122-503 |
11.2-61.2 |
700-1490 |
73.1 |
2.6 |
40 |
830 |
|
100D-A60 |
220 |
71-305 |
29.1-147.0 |
700-1490 |
57.9 |
2.4 |
18 |
890 |
|
100D-A45 |
90 |
47-228 |
14.8-83.5 |
700-1480 |
58.7 |
2.2 |
22 |
810 |
|
100D-A45B |
90 |
41-219 |
12.1-76.4 |
700-1480 |
51.8 |
2.4 |
24 |
800 |
|
100DG-B45C |
90 |
53-233 |
13.1-66.6 |
700-1480 |
53.6 |
3.6 |
26 |
1290 |
|
100D-B40 |
75 |
61-268 |
12.0-61.0 |
700-1480 |
70.4 |
1.7 |
29 |
620 |
|
100DG-B38CS |
90 |
40-171 |
18.5-94.1 |
700-1480 |
58.7 |
3.4 |
18 |
1420 |
|
100D-A35 |
75 |
77-323 |
8.8-45.9 |
700-1480 |
73.2 |
1.9 |
42 |
550 |
|
80D-A36 |
37 |
41-167 |
8.9-47.1 |
700-1480 |
62.4 |
1.5 |
16 |
480 |
|
65D-A40 |
55 |
34-159 |
12.2-63.2 |
700-1480 |
62.1 |
2.1 |
16 |
490 |
|
65D-A30 |
22 |
21-99 |
7.0-35.6 |
700-1470 |
54.6 |
2.2 |
19 |
260 |
|
50D-A40 |
37 |
25-100 |
14-53 |
700-1470 |
55.0 |
1.2 |
10 |
480 |
|
50D-A30 |
18.5 |
16-78 |
6.1-36.3 |
700-1460 |
48.5 |
0.8 |
16 |
210 |
|
40D-A25 |
45 |
16.8-74.7 |
13.7-88.6 |
1400-2950 |
42.5 |
2.6 |
9 |
185 |
|
40D-B20 |
15 |
7.9-37.1 |
10.7-57.5 |
1400-2930 |
53.0 |
0.9 |
7 |
160 |
|
40D-A19 |
15 |
7.8-34.9 |
12.3-57.1 |
1400-2930 |
58.8 |
1.2 |
11 |
173 |
|
40D-A17 |
7.5 |
4.6-23.4 |
9.2-44.6 |
1400-2900 |
52.4 |
2.5 |
11 |
127 |
|
25D-A25 |
4 |
4.7-19.9 |
3.3-21.6 |
700-1440 |
38.0 |
3.3 |
5 |
107 |
|
25D-A15 |
5.5 |
4.4-19.3 |
6.2-34.4 |
1390-2900 |
41.8 |
1.3 |
8 |
89 |

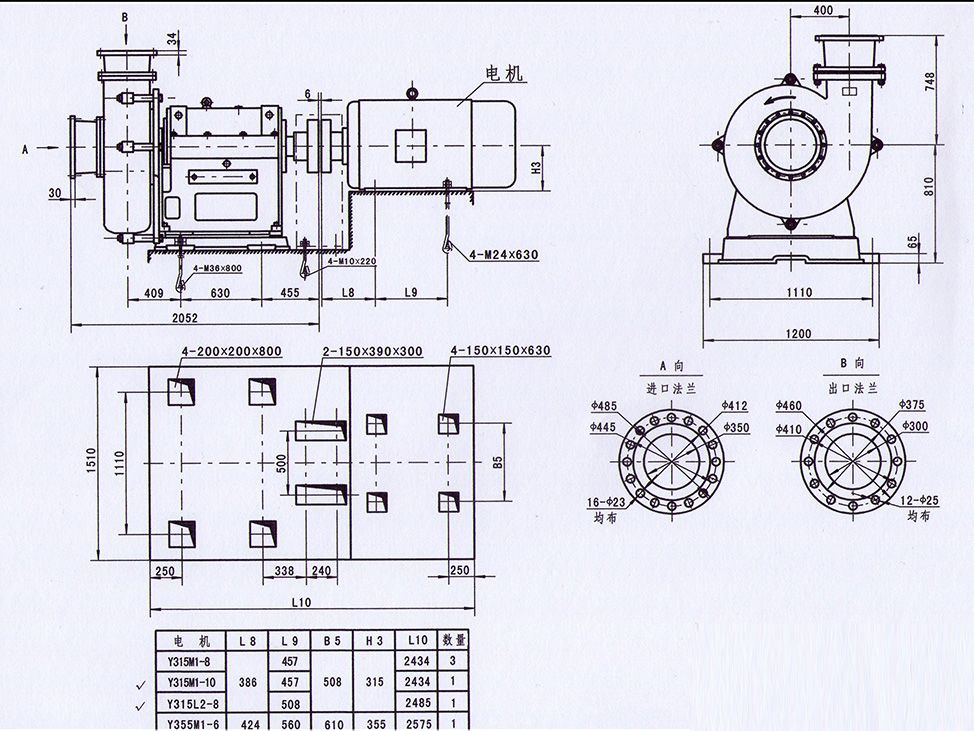

D型單殼泵直連傳動安裝尺寸(共同底座)
Installation Sizes of D Single-case Pumps for Directly-coupled Type (Common Base)
