產品特點
一、結構形式
TL型采用單殼泵立式結構，可加吸入管來滿足各種工況要求;采用撓性聯軸器。
二、適用工況
漿液PH值：2.5-13
氯離子濃度：≤60000ppm
重量濃度：≤60%
介質溫度：≤120℃
三、性能與材料特點
1.效率高、使用壽命長、運行平穩。
2.過流部件采用全金屬低碳不銹鋼材料。
3.以鐵素體為主的低碳不銹鋼，具有優良的耐氯化物應力腐蝕裂紋能力及更高的機械強度。
4.水力摩擦損失小，比同參數的非金屬泵效率高3%以上。
5.全金屬泵幾何尺寸易控制保證，零件表面光潔度高，部件配合間隙小，容積效率高，綜合效率比非金屬泵高5%以上。
6.過流部件使用壽命長，金屬護板承受剪切滑動磨損能力比一般非金屬材料強，能經手長期剪切磨損。
7.動態抗磨性為0.008-0.08mm/年，抗拉強度高，在長期磨蝕工況下能保持恒定的性能。
四、軸封形式
1.有水型
雙端面機械密封采用雙套摩擦副，運行可靠，可以達到滴液不漏的效果。
2.無水型
無水介質自沖洗型機械密封，結構獨特，運行可靠性高，節水效果好。

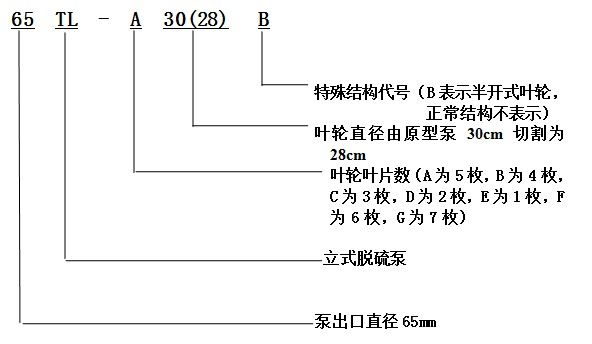

型號意義
結構設計
TL 系列渣漿泵主要技術參數
Performance Parameter Data of TL Slurry Pump
|
型號 Type |
允許配帶 最大功率 Allowable Max. Power of ass. Motor(Kw) |
清水性能 Clear Water Performance |
葉輪直徑 Impeller Diameter (mm) |
||||
|
流量 Q Capacity (m3/h) |
揚程 H Head (m) |
轉速n Speed (r/min) |
最高 效率 Max.eff. (%) |
氣蝕 余量 (NPSH)r (m) |
|||
|
250TL-A50 |
200 |
391.6-1057.4 |
16.2-37.2 |
730-980 |
72.2 |
|
|
|
150TL-B55B |
110 |
129-479 |
10.0-49.3 |
490-980 |
59.8 |
|
|
|
150TL-A35 |
37 |
99-364 |
3.0-17.9 |
490-980 |
69.0 |
|
|
|
100TL-A34 |
45 |
74-293 |
5.5-36.8 |
700-1480 |
65.8 |
|
|
|
100TL-A34J |
45 |
99.8-298.9 |
12.1-35.9 |
980-1480 |
64.0 |
|
|
|
80TL-A45 |
75 |
82-284 |
24.5-80.5 |
700-1480 |
58.3 |
|
|
|
80TL-A36 |
45 |
50-201 |
7.3-45.5 |
700-1480 |
58.2 |
|
|
|
80TL-A36B |
45 |
51-221 |
6.4-44.9 |
700-1480 |
54.1 |
|
|
|
65TL-A30 |
18.5 |
18-98 |
5.9-34.7 |
700-1470 |
53.7 |
|
|
|
65TL-A30B |
22 |
28-106 |
7.1-34.4 |
700-1470 |
60.9 |
|
|
|
65TL-B30J |
15 |
19-84 |
5.8-32.3 |
700-1470 |
49.1 |
|
|
|
50TL-A45 |
55 |
30-117 |
20.3-78.4 |
700-1480 |
39.9 |
|
|
|
50TL-A45B |
55 |
23-107 |
11.4-74.0 |
700-1470 |
39.1 |
|
|
|
50TL-B40 |
30 |
15-65 |
8.6-58.3 |
700-1470 |
34.1 |
|
|
|
50TL-A35 |
22 |
19-86 |
7.3-47.1 |
700-1470 |
48.1 |
|
|
|
50TL-A35B |
22 |
17-73 |
8.0-46.5 |
700-1470 |
45.1 |
|
|
|
50TL-A20 |
4 |
8-38 |
1.4-10.7 |
700-1470 |
38.6 |
|
|
|
50TL-A20J |
30 |
18-70 |
5.6-46.2 |
1440-2950 |
33.8 |
|
|
|
40TL-A35 |
18.5 |
9.4-47.6 |
8.1-48.0 |
700-1470 |
38.7 |
|
|
|
40TL-B25 |
4 |
4.9-22.9 |
4.0-21.5 |
700-1440 |
37.6 |
|
|
|
40TL-B25B |
5.5 |
4.9-24.2 |
3.5-19.1 |
700-1440 |
30.4 |
|
|
|
40TL-A21 |
4 |
4.6-25.9 |
3.3-17.0 |
700-1440 |
44.6 |
|
|
|
40TL-A21B |
4 |
5.8-25.2 |
2.5-14.6 |
700-1440 |
36.6 |
|
|
